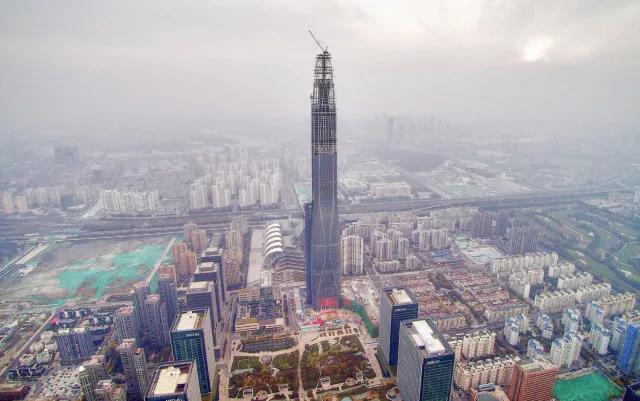

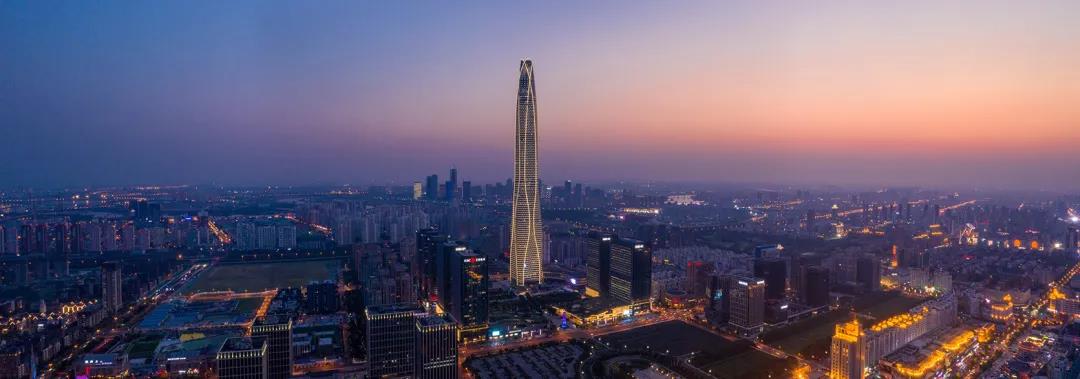

日前,中建八局承建的

中国长江以北第一高楼

——天津周大福金融中心

裙楼商场正式完工


这是一座涵盖甲级写字楼、豪华公寓、超五星级酒店

及精品商业于一体的地标性建筑

共有104层

总建筑面积39万平方米


经过六年的匠心“筑”造

周大福金融中心项目创造了

6项世界之最,12项全国第一

在技术创新方面取得了历史性突破



科技引领,巧建摩天楼

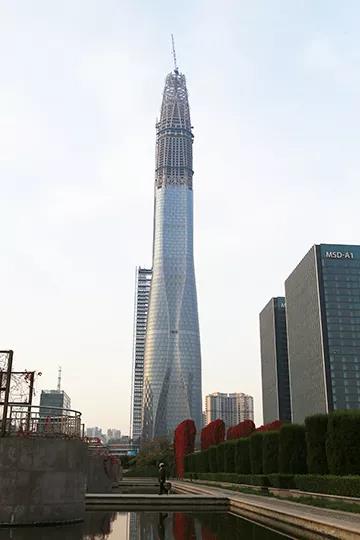

坐落在海滨城市的超高层建筑

需要充分考虑临港风力、抗震能力

因此,天津周大福金融中心的

建筑主体采用流体几何造型

八根斜柱依附在双曲面的玻璃幕墙旁边

连接建筑四个立面的中心及角落

再配合弧形内凹的塔身

提供结构支撑

大大减少了强风对楼宇的影响


这种由方到圆、双曲面大角度扭转

及双向倾斜的复杂结构

有着“高、深、大、多、变、快” 的特点

对施工的要求可谓超难

被业内称为“中国最难建的超高层”

项目团队通过技术创新

成功解决各项难题,巧建摩天楼


01.“变形金刚”

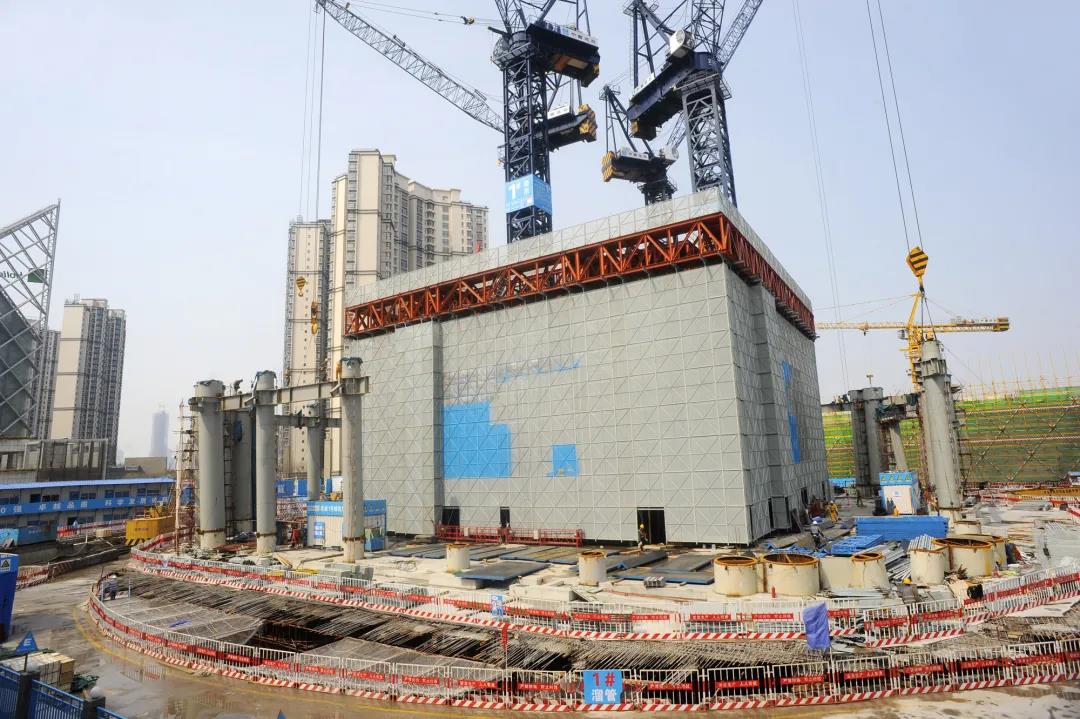

项目团队自主研发设计了被誉为“变形金刚”的

智能化多维可调整体顶升平台

可承载3200吨重量

形状可随墙体厚度经历5次变化

从最初的“十二宫格式正方形”

经历六个阶段变形成为最终的“日字形”



02.“通天梯”

在超高层施工中

垂直运输是超高层施工的生命线

天津周大福金融中心

外立面内缩达到12.8米

这就意味着

施工电梯越往上便离楼体越远

附着难度和安全风险越大

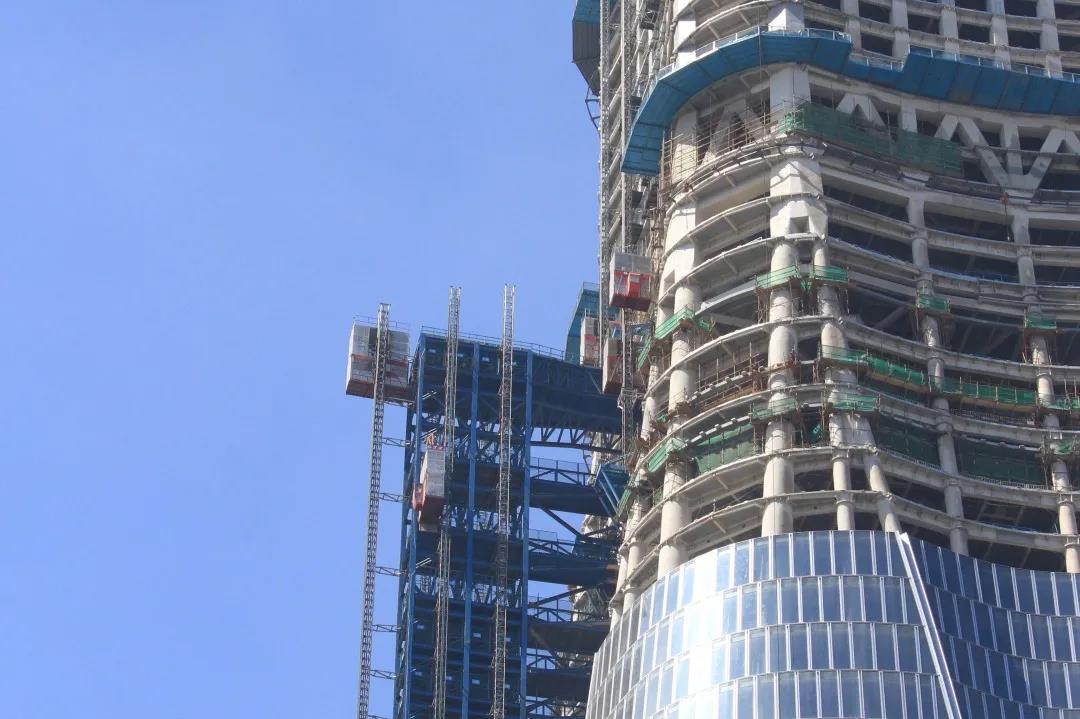

5.jpg▲施工电梯47层“换乘”处


为解决由于建筑外立面变化大

而造成的施工电梯附着难题

项目团队在施工电梯47层

设置了“换乘”处

首创超高层物流通道塔+悬挑施工电梯的

“通天梯”垂直运输方式

47层以下采用物流通道塔布置施工电梯

47以上搭建以核心筒为支撑的悬挑电梯

一举打通了上下“主动脉”


03.“塔吊蜘蛛侠”

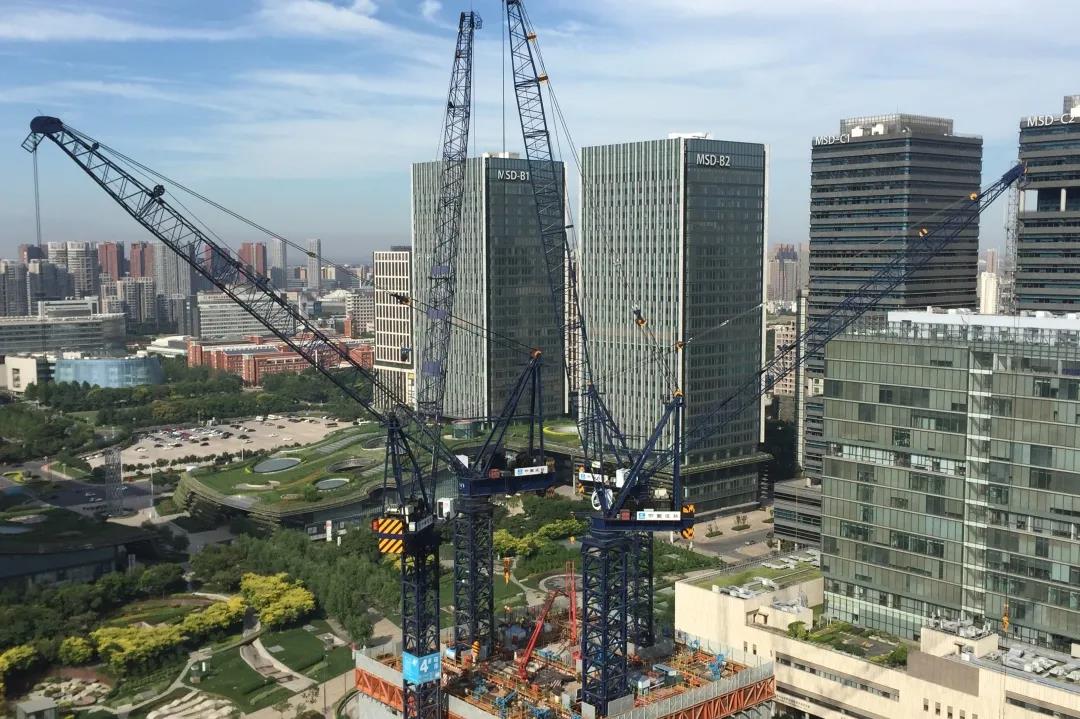

项目还引入“塔吊蜘蛛侠”——

超高层外挂重型动臂式塔吊

来助阵解决大型钢结构的运输难题

为快速爬升并适应核心筒墙体缩变情况

项目团队首创

超高层外挂重型动臂式塔吊

不对称支撑体系和爬升支撑体系

四梁合一技术

无论塔楼核心筒外缘变成什么形状

塔吊都能稳稳地向上爬



04.BIM全生命周期管理“课代表”

天津周大福金融中心

建设周期长达6年

整个大厦的钢构件数量有42000件

高空组对焊缝约37.6万米

使用的焊丝可绕地球40圈

塔楼外立面幕墙单元板块约15000个

不规则四边形幕墙单元板约1300多种

......

这样建设周期长、体量大、工艺复杂的工程

是如何实现有序、集约、高效、环保施工?


项目创建了总承包土建、钢结构

幕墙和机电系统四大“战斗室 ”

研发基于高精度BIM模型的

EBIM协同管理平台

通过三维激光扫描后逆向建模、拟合对比分析

将所有工序、环节先在电脑上进行“预演”

提前消除偏差


并为构件创建了“身份识别系统”

共形成全专业各类深化图纸逾8万张

在安装过程则配合使用了自动跟踪测量系统

全程测控,有效确保了安装精度


项目拥有国内唯一全专业

LOD500精度模型

并于2017年获得

全球工程建设行业全球卓越奖

这是五届赛会以来

中国区参赛作品取得的第一个一等奖


05.智慧建造,让建筑更绿色

在工程实施过程中

项目还采用了分离式建筑垃圾运输系统

解决了超高层建筑施工中建筑垃圾的运输处理难题

并且鉴于核心筒外墙及内墙混凝土

养护范围大、传统养护时间长

项目团队设置了外墙自动养护喷淋系统

通过遥控便就可进行外墙全覆盖养护


不仅如此

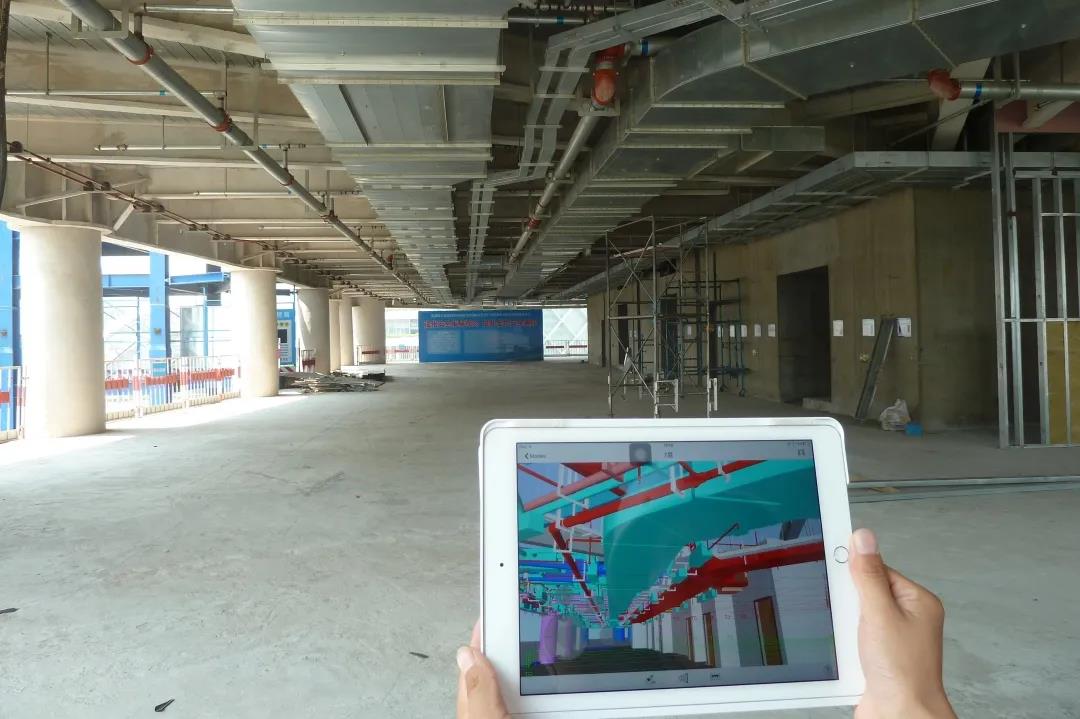

项目还将BIM技术与绿色施工有效结合

做到了“一墙一图,按图备料,照图施工”

有效减少了材料消耗和垃圾废料产生量



技术领先 集大成者


天津周大福集各项高新技术成果于一身

创造了18项中国和世界之最

实现了“38h3.1万立方米基础底板混凝土浇筑”

“使用3200t·m最大动臂塔吊”等世界之最

解决了“使用物流通道结合悬挑电梯解决超高层楼立面12.7m大距离收缩垂直运输”

“自动分离式超高层垃圾运输”等世界难题;

创造了“3200t·m动臂式重型塔吊爬升支撑体系四梁合一”

“双管椭圆截面钢管柱单层扭曲90”等世界首次

完成了“双圆管柱转不规则方形单管柱钢结构节点”

“LOD500全员、全专业、全过程BIM应用”

“超高层泵送废料零排放”

“智能顶升平台监测方式”

“全专业、全方位、全过程总承包管理模式”

“518m超高层高速施工电梯滑触线整体应用”等多项国内领先

刷新了各项超高层施工记录

创下了建筑界的又一“奇迹”
