电脑上预演建房过程,BIM让平面模型也能变立体!

作者:anke001 日期:2020-08-07

在刚过去的7月,住建部等十三部门联合印发了《关于推动智能建造与建筑工业化协同发展的指导意见》,强调了要“在建造全过程加大建筑信息模型(BIM)的集成与创新应用”。这也意味着接下来的建筑业会加快转型升级,BIM技术将会在建筑行业的设计、施工和管理中得到全面应用。

据美国斯坦福大学整合设施工程中心(CIFE)的数据显示,使用BIM能实现提高效率、节省资源、降低成本、可持续发展的效果,具体表现在:

  • 消除40%预算外变更;

  • 造价估算耗费时间缩短80%;

  • 通过发现和解决冲突,合同价格降低10%;

  • 项目工期缩短7%,及早实现投资回报。


近年来,BIM技术正凭借着优越的综合效益,在国内迅速发展起来,北京城市副中心行政办公区、北京大兴国际机场、中国尊、国家会展中心、望京SOHO等著名大型项目都在不同程度应用了BIM技术。


关于BIM
BIM , 即“建筑信息模型”,是以建筑工程项目的各项相关信息数据为基础而建立的建筑模型,通过数字信息仿真,模拟建筑物所具有的真实信息。建筑公司通过利用这些信息,能在设计、施工、运维等各个阶段对建筑物进行分析、模拟、可视化、施工图、工程量统计。

三维可视化,提高设计质量

传统建筑工程通常都是利用CAD来进行图纸建模,表现形式为以点、线、面呈现的2D平面形式,设计师很难根据二维图纸想象到整个项目的样貌,容易出现设计偏差。

BIM却能将建模维度扩展到三维、四维,工程师打开BIM模型,就如置身建筑之中,管线、门窗、钢筋、阀门触手可及,各种管线、结构之间的碰撞冲突即时可见,不用再对着立面图、剖面图反复比较,避免平面与剖面不相符的失误,极大地提高设计工作效率以及工作质量。

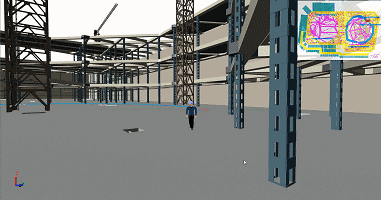

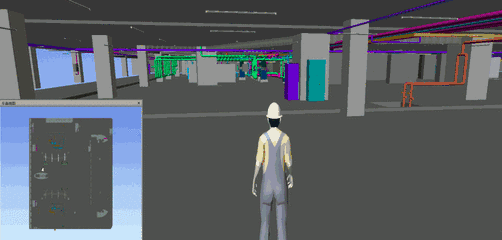

▲利用BIM,可以在电脑上直接看到立体的建筑

模拟建设过程,预先解决问题

BIM运用大数据手段,对与建筑项目相关的各项信息进行合模,包括每个施工阶段的状况、建材的使用等具体信息都被纳入模型中,再加上可视化技术,设计师就可以利用其对整个建筑过程进行预演。

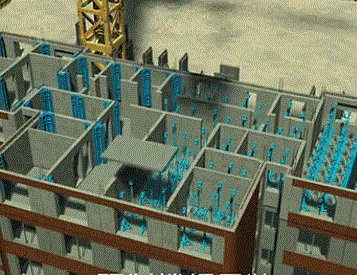

预制楼板吊装.gif▲利用BIM,预演楼板吊装过程

通过对建造过程进行“彩排”,设计师可以及时在电脑模拟的模型中发现问题,解决问题,不断优化设计方案,减少方案变更和施工返工问题,减少施工浪费,节省资源,节约工期,提升整体项目质量。

打破信息屏障,不再“各自为政”

传统CAD的工作模式下,设计、建造、管理的之间往往是“各自为政”的工作模式,建筑师和工程师等人之间通常是在完成一个阶段的成果后才进行相互之间的校对与核查,无法随时随地交流讨论,容易造成双方的图纸不兼容、信息不对称等问题。

而BIM的出现将各专业、各环节的数据及信息进行整合、集成及分析,并将所有专业的信息数据导入统一的BIM平台,设计师、施工方、材料供应商、监理方等多个参与方能在线根据统一模型进行多向式的探讨,对模型进行修改与管理,大大提高了沟通效率,使工程管理高效化、精细化、规范化。


BIM不再仅仅只是个建模工具,它突破了传统CAD等建模工具的限制,通过可视化技术和信息整合,能预演建房流程,也能将项目各参与方联动起来,实现信息的高效共享与利用,突破了传统的管理模式。未来的BIM技术还会与物联网技术、人工智能技术以及其他更加先进的技术联合运作,推进建筑业的智能化、信息化转型。

注:部分素材来源于工程壹家,南粤规划等,若有侵权请联系删除。
