近年来，BIM技术的应用已深入工程设计、施工、管理等各个方面，通过BIM技术能将具体数据转化为立体的建筑模型并进行建房各项环节的预演。

但在BIM的实际应用中，建筑工地现场实时数据与建筑信息模型间的互通更新往往是个难点，存在着细部数据勘测难、精度低的问题，而三维激光扫描技术的出现则为解决这一难点提供了高效、安全、可行的方法。

关于三维激光扫描技术

三维激光扫描技术，是通过高速激光扫描测量的方法，大面积、高分辨率地快速获取物体表面各个点的坐标、反射率、颜色等信息，将实物的立体信息转换为计算机可处理的数字信号，由这些大量、密集的点信息可快速复建出1:1 的真彩色三维模型，为复建出被测目标的三维模型提供了方便快捷的手段。

BIM与三维激光扫描技术是如何结合的

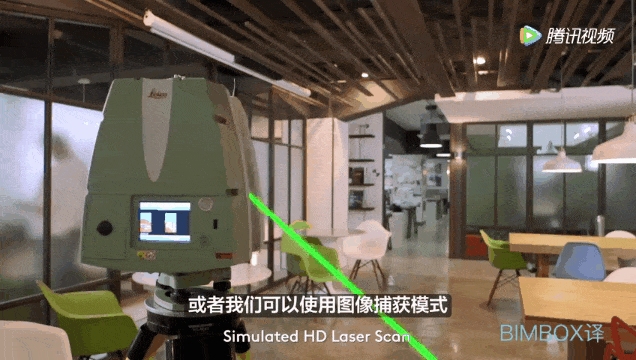

利用三维激光扫描技术对建筑空间进行扫描测绘

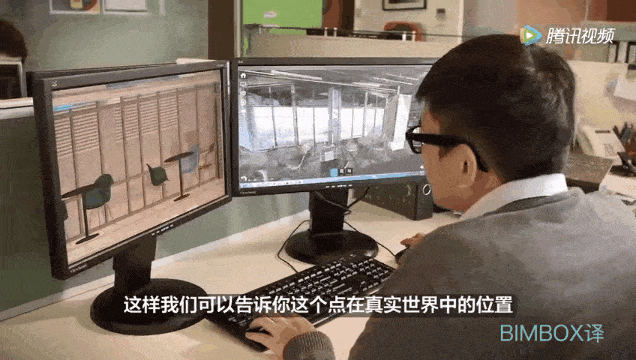

通过将捕获的数据形成图像，可了解建筑的整体情况

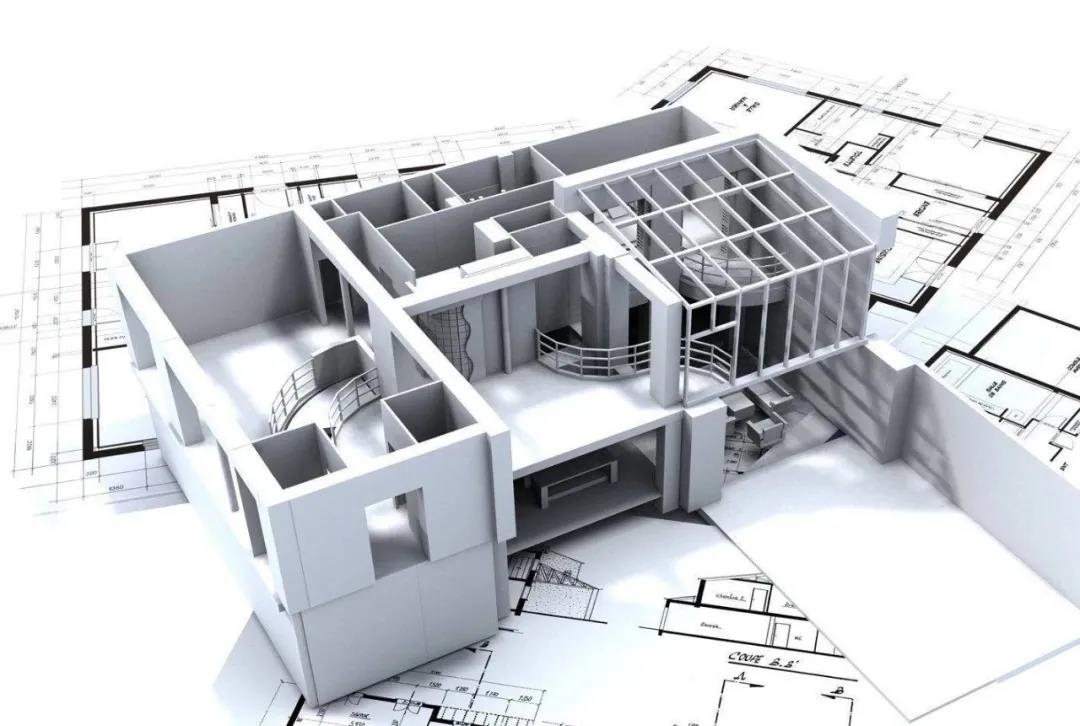

将采集到的坐标、颜色等数据信息，通过BIM技术，建立三维模型

BIM与三维激光扫描为建造开辟新模式

BIM具有可视化、协调性、模拟性、优化性以及可视图形的特点，而三维扫描仪采集的数据非常真实和精确，在目前的建筑建造行业可谓是“最佳拍档”。

01.让数据更有“立体感”

三维激光扫描技术输出的数据是三维的，能和BIM技术完美地结合，让测绘成果的表达形式由单一的地形图拓宽到三维地图，平、立、剖面图以及建立三维模型。

并且，因为模型是三维的表达形式，建筑师能够以更直观、细化的角度去研究建筑结构中的细节部分，推进了施工工艺的优化，提高了整体建筑质量。

02.提高建模效率和精确度

比起传统的测量技术，三维激光扫描技术突破了传统的单点测量模式的限制，能达到每秒1000点的测量速度，测量一栋建筑只需几个小时，即使是复杂建筑也能实现准确表达，具有高效率、高精度的优势。

此外，三维扫描能获取建筑空间的所有点数据，形成建筑的实时数据库，这个数据库不仅可以协助建筑模型的建立，任何测量、施工节点对比、BIM模型校正、竣工交付、数据留存、质量检查等都可以依托于这一数据库，大大提高了建筑模型的效率和准确度，并且除了帮助建立模型，它还能辅助计算占地面积、计算高度，有很多用处。

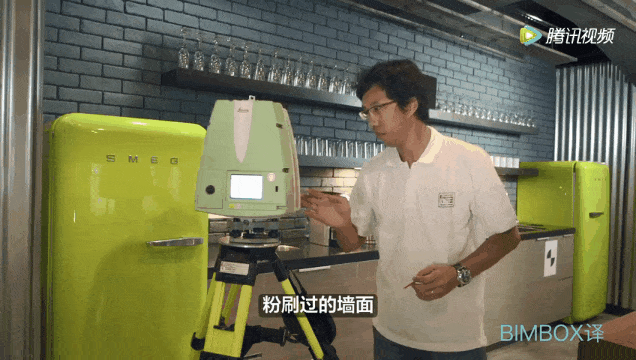

▲无论是墙面还是部分细节，都可以进行测绘

03.节省人力，适用范围广

此外，由于整个测量过程都是在无接触的情况下进行的，不仅节省了人力，也能避免对建筑物产生破坏，还能将测量范围扩展到人员无法到达、较为危险、恶劣的环境中。

例如在古建筑的修复工程中，BIM技术能利用三维激光扫描技术获取的数据，逆向建模还原古建筑，指导其测绘、保护、修缮等工作的进行。

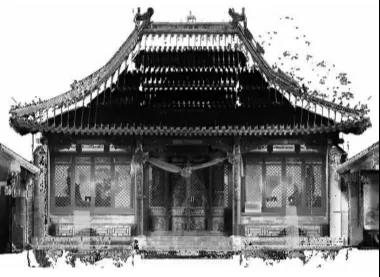

① 古建筑三维扫描成像

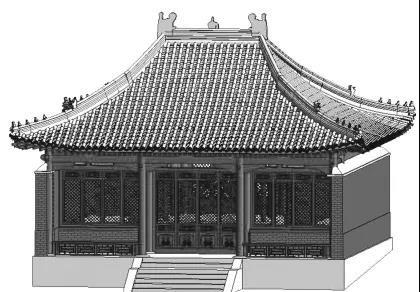

② 古建筑BIM建模图

BIM加上三维激光技术，让建模过程更为高效、精准，提升了工程质量，节省了传统人工测绘、建模所需要的大量人力成本，为建筑行业带来了新的建模方式，推进了建筑行业的数字化发展。

注：部分素材来源于三维扫描服务、BIMBOX、岩土工程技术杂志（作者马宏毓,赵新），若有侵权请联系删除。
